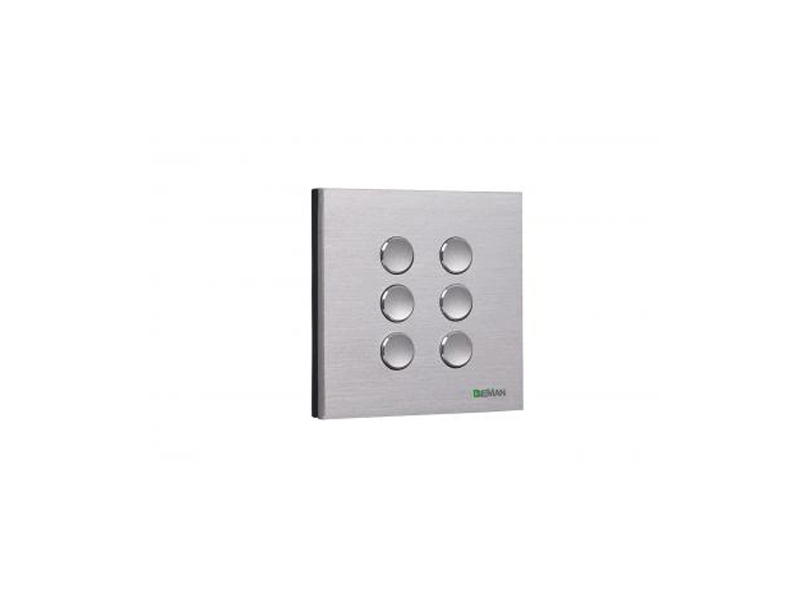

智能控制面板DSM06KP.1

　DSM06KP为DSEMAN(千睿)智能照明控制系统的按键面板。采用金属拉丝技术，超长按键寿命。时尚美观。面板的6个按键均可通过电脑编程实现不同的功能，如全开、全关、触发场景、调光等。面板的总线电源要由外部提供

产品特性：
    外观精美、做工精细。
    高可靠、寿命长。
    上电自适应环境，保证按键的高可靠性。
    面板颜色任意更换，满足用户的个性化需求。
    每个按键都可以根据需求配置为相应的功能。　
安装注意事项：
    智能面板由合格的电工按规范安装。进行安装维护前，切记要关断电源。
    智能面板要避免安装在高温、潮湿、多尘、易燃、易爆、强电磁干扰的环境。
安装：
　  智能面板安装在标准的86开关预埋盒内。
电气接线示意图：
主要功能及参数：

电源：DC24V，用于CPU工作电源及网络工作电源。
面板按键模式：单-开，单-关，单-开/关，组合开，组合关，组合开/关，点动
面板控制类型：触发场景，调亮/暗回路，广播场景，广播回路，窗帘，使能/禁止定时器、感应器
状态指示：LED背光及蜂鸣器提示，工作及休眠时LED亮度均可调。
控制接口：1×DSMNET总线，内置可编程逻辑控制器。
射频遥控：选配功能，内置无线射频遥控功能，遥控距离30m。
信息恢复：设备遇到异常更换后无需重新配置信息，直接替换，维护简单。
工作环境：环境温度0—55℃，相对湿度10%—90%(不结露)
安装方式：标准86盒安装
其它：面板颜色及丝印可按需定做。
尺寸：86×86×34（mm）
拨码开关：开关模块的8位拨码开关用于确定其在系统中的仅一个地址。其中第8位备用，其值忽略不计。1～7位可表示的地址范围为0～127。若开关拨向上，则该位的位值有效，若开关拨向下（有数字一侧），则该位的位值为0。拨码开关各位拨向上时表示的值如下表：

例：某拨码开关1、3、5位拨向上，其余均拨向下，则1、3、5位有效，查表可知其表示的地址值为1＋4＋16＝21号。
