智能照明模块8路20A可编程开关控制模块

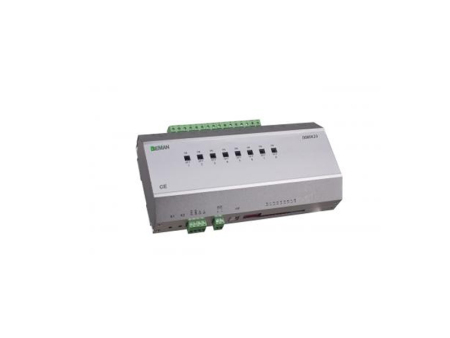

DSM0820为8回路、20A/回路开关控制模块，适合于光源和非光源的任何类型负载的开关控制。控制器上有运行指示灯和对应回路状态指示灯，通过旁路开关可直接对每个回路进行开关控制。控制器采用标准导轨安装，接线采用高可靠的插拔式接线端子，使得其非常易于工程安装与维护。
结合本地控制和回路状态指示灯，调试非常简单方便。控制器预留了一个紧急信号（例如消防）接口，这可以保证在紧急情况下对特殊照明设备的固定要求。

主要功能及参数：

电源：DC24V，用于CPU工作电源及网络工作电源。

带负载能力：8路，10、16、20A/路

继电器：采用超大功率继电器，大幅降额使用，更加保障继电器寿命。

旁路：每回路有紧急旁路开关。在紧急情况下，可以通过旁路开关直接控制灯光，无后顾之忧。也方便应用于系统调试。

控制接口：1×DSMNET总线，内置可编程逻辑控制器；1×AUX可编程干触点控制。

信息恢复：设备遇到异常更换后无需重新配置信息，直接替换，维护简单。设备重启可保持掉电前的状态。

电流检测：内置电流检测功能。可通过电脑实时监控各回路工作电流值，真实反馈回路亮度状态，遇到电流异常情况报警提示，方便检修。

状态显示：LED指示CPU、通信状态及每个回路工作状态

工作环境：环境温度0—55℃，相对湿度10%—90%(不结露)

安装方式：标准35mm导轨安装

负载兼容性：所有光源负载或其它电器设备。

其它：电脑实时监控各回路状态、回路累计工作时间。

尺寸：188×140×57（mm）

拨码开关：开关模块的8位拨码开关用于确定其在系统中的地址。其中第8位备用，其值忽略不计。1～7位可表示的地址范围为0～127。若开关拨向上，则该位的位值有效，若开关拨向下（有数字一侧），则该位的位值为0。拨码开关各位拨向上时表示的值如下表：

例：某拨码开关1、3、5位拨向上，其余均拨向下，则1、3、5位有效，查表可知其表示的地址值为1＋4＋16＝21号。
