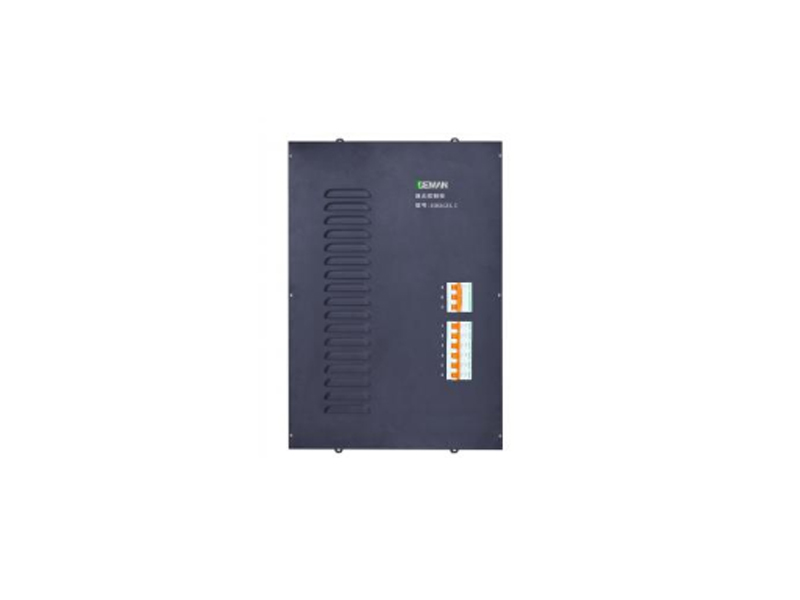

6路20A可编程调光控制柜

产品简介：

DSM0620.C为6回路、20A/回路调光控制柜，其利用三端双向可控硅开关元件，并通过前沿相控调光技术达到调光的要求。适用于白炽灯、电子低压灯、冷阴极管等的照明设备。电源输入及每个回路输出均配有短路、过载保护断路器。接地保护。结合本地旁路开关和回路状态指示灯，调试非常简单方便。

模块预留了一个紧急信号（例如消防）接口，这可以保证在紧急情况下对特殊照明设备的固定要求。

主要功能及参数：

电源：AC220V±10%，50Hz，三相五线(A、B、C、N、PE)。

保护：电源输入及每个回路输出均配有短路、过载保护断路器。接地保护。

旁路：每回路设计有紧急旁路开关。在紧急情况下，可以通过旁路开关直接控制灯光，无后顾之忧。也方便应用于系统调试。

上下限：每回路可分别设置上、下限，以适应不同的负载。

控制接口：1×DSMNET总线，内置可编程逻辑控制器；1×AUX可编程干触点控制。

调光精度：高达16位调光精度，舒适柔和缓变的调光效果。场景缓变过程时间可设0～1800秒。

安全设计：独到的输出控制电路设计，可以关断可控硅的漏电流，进一步保障了设备和人身的安全；消除了行业内控制可控硅调光LED等负载时，关断后会有微弱余亮或闪烁的现象。

信息恢复：设备遇到异常更换后无需重新配置信息，直接替换，维护简单。设备重启可保持掉电前的状态。

电流检测：选配功能，内置电流检测功能。可通过电脑实时监控各回路工作电流值，真实反馈回路亮度状态，遇到电流异常情况报警提示，方便检修。

状态显示：LED指示CPU、通信状态及每个回路工作状态

工作环境：环境温度0—45℃，相对湿度10%—90%(不结露)

安装方式：挂壁安装

负载兼容性：电阻性负载（白炽灯、卤钨灯、电加热器等）、霓虹灯、冷阴极管、卤素灯电子变压器、铁芯变压器、可控硅调光LED、大容量负载.

其它：电脑实时监控各回路状态、回路累计工作时间。

尺寸:710×494×96(mm)

拨码开关：开关模块的8位拨码开关用于确定其在系统中的地址。其中第8位备用，其值忽略不计。1～7位可表示的地址范围为0～127。若开关拨向上，则该位的位值有效，若开关拨向下（有数字一侧），则该位的位值为0。
