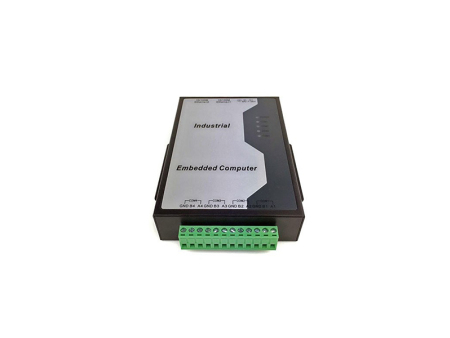

CREATE-3D动力设备及环境集中监控系统

产品特点

    高精度适时测量可靠性高，防护性能好 TRMS 测量畸变波形(voltages/currents) RS 485 通讯模块输出

　　动力设备及环境集中监控系统的建设目的是通过运用传感技术、通讯技术和计算机技术，对用户机房内的电源、蓄电池、高低压配电、油机等多种动力设备，以及温度、湿度、火警、盗警等环境参量进行实时监测，能够及时判断出故障并产生告警，对远端设备进行遥控和调节，从而实现机房的无人或少人值守。该系统可以提高设备的维护和管理质量，降低设备维护成本，提高整体工作效率，从而为用户建立起一套高可靠性、效率***益高的维护体制。

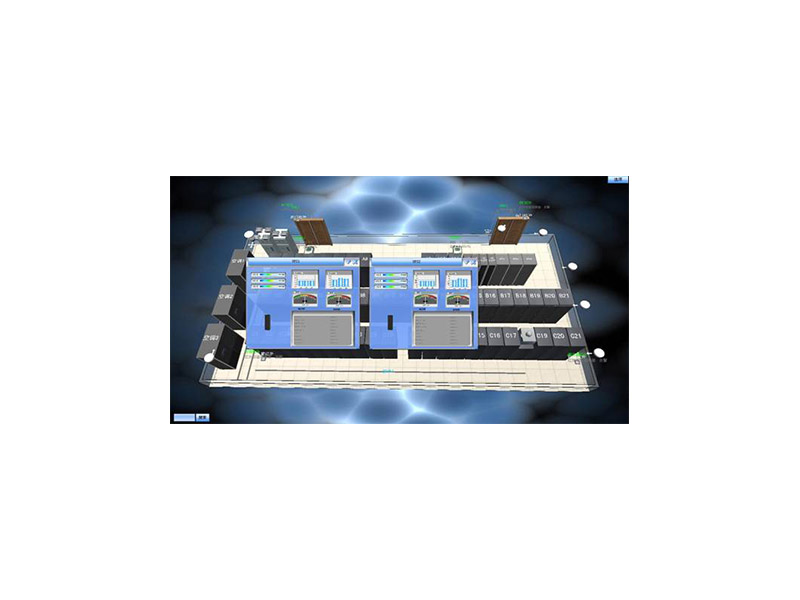

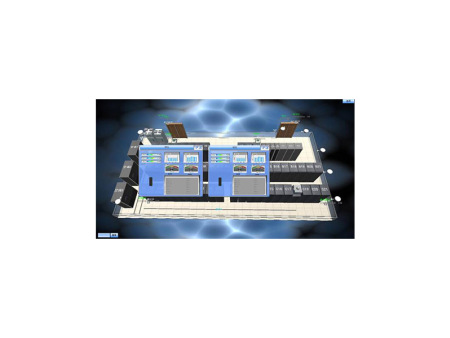

　　CREATE-3D综合的网管作为一款***动力环境集中监控系统，基于TCP/IP、ADSL、拨号等多种传输方式，以B/S、C/S两种可选架构，对温湿度、精密空调、漏水、配电及空开、UPS及电池、消防、灯光照明控制、红外传感器、视频图像、门禁等多种设备和环境参数进行集中管理，通过互联网，管理人员对各个设备进行“五遥”(遥测、遥信、遥调、遥控、遥视)集中监控，对潜在和已经发生的危险进行实时监测，通过声光、短信、电话、语音、桌面、邮件等方式及时报警，主界面整体电子地图采用3D动画展示，生动直观、操作简单，服务器与一体化采集器配置数据互为备份，保证全部网数据同步、配置同步，实现对机房的全天候自动监测，以达到无人值守目标。

　　CREATE-3D综合的网管支持客制化插件，开放式D接口符合***人民共和国信息产业部YD-T_1363.4通信行业标准，能够方便地增加监控设备，未来可方便、低成本地扩展到对其他机房的监控(增加一个结点即可)，具备良好的扩展性，并对其他监测系统提供透明传输接口。

　　该系统支持分布式授权管理，通过严格划分不同的操作、区域和***权限组分配给不同角色管理员帐号，实现分级管理的访问控制权限。

　　报表管理系统包括日报表、月报表、年报表和时间段报表，分为设备告警报表、设备运行报表、门禁报表和系统管理报表四大类，通过设置监控站名称、设备名称、信号名称、子系统类型、报警类型等组合查询条件，以excel或pdf格式生成、导出、打印各报表，支持按需定制个性化报表。

　　具体监控对象

　　配电柜监控

　　实时监测配电柜表等设备的工作状态和各种运行参数，监测各配电柜重要开关的工作状态。智能电量监测仪表至少应有以下参数：电流、电压、有功功率、无功功率、视在功率、频率、功率因数、有功电度、无功电度。电量检测仪要求为带液晶显示屏，确保性能易用且稳定可靠。

　　精密配电柜监控

　　根据精密配电柜厂商提供数字化电源管理单元通讯接口和接口协议，能够对精密配电柜电力运行参数(电压、电流、频率、有功功率、功率因数、谐波含量和防雷模块工作状态等)、开关工作状态进行监测，并具有停电、开关跳闸等信息提示和报警功能。

　　开关状态监控

　　对主要回路开关的通断状况进行监测。当开关跳闸或断电时，系统自动切换到相应的运行画面，同时发出多媒体语音和电话语音报警等，通知管理员尽快处理，并事件记录到系统中。

　　精密空调监控

　　通过空调自带智能通讯接口及通讯协议，系统实时、诊断空调运行状况，监控空调各部件(如压缩机、风机、加热器、加湿器、去湿器、滤网等)的运行状态与参数，并可通过软件在系统上或通过网络远程修改空调设置参数(温度、湿度、温度上下限、湿度上下限等)，并实现空调的远程开关机。

　　UPS系统监控

　　通过由UPS厂家提供的通讯协议及智能通讯接口对UPS 进行监控。监控内容包括 UPS内部整流器、逆变器、电池、旁路、负载等各部件的运行状态以及UPS的各种电压、电流、频率、功率等参数，并以直观的图形界面显示给用户。

　　系统一旦监测到有报警或参数越限，将自动切换到相关的运行画面。越限参数将变色，并伴随有报警声音，有相应的处理提示，及相关处理提示。

　　温湿度监控

　　在机柜密集及远离空调的位置需安装温湿度监测点。监控系统以直观的画面实时显示温湿度数据和变化曲线，根据设定的温湿度阈值报警。要求传感器的精度，温度精度±0.5℃，湿度精度±3﹪RH。

　　消防监控

　　由消防控制箱给出的报警信号，通过开关量数据采集模块，将消防控制器上的干接点变化信号送到监控主机，实时监测机房内的火灾情况，即便无人值守，可以确定消防工作状态。消防一旦报警，系统可根据需要联动门禁系统打开所有的门锁，让工作人员能尽快地脱离现场。

　　漏水监控

　　漏水传感器采用耐腐蚀，强度高的感应绳与控制器及其他附件，用感应绳将有水源的地方围起来。一旦机房发生漏水，放在地板下的感应绳的电阻就会发生变化，向其控制器发出漏水信号，控制器经过RS485总线将信号传至监控主机。监控系统监测到控制器的报警信号，会立即以语音提示、拨打值班电话或短信通知的形式及时通知相关人员。

　　要求采用可定位测漏系统，要求使用带色标标识的漏水感应绳。报警处理后，色标可自动恢复。

　　测漏系统应与空调室内机加湿模块主供水回路控制阀门实现联动控制功能。

　　防雷系统的监控

　　监测防雷器是否损坏。防雷模块一旦检测到雷击，采用的智能采集模块将防雷模块的干接点变化信号送到监控主机，以实时监测防雷情况。

　　新风及排风系统

　　对新风和排风系统设备运行状态进行实时监控，并与消防报警系统进行联动，相关运行状态实现远程监控，并可实现集中和分级监控管理。

　　门禁监控子系统监控

　　实现对门禁系统的集成管理，实现对门禁事件的查看等功能。

　　视频监控子系统监控

　　实现对视频监控系统的集成化管理，可以调用查看前端视频信号。
